通過(guò)浮選試驗(yàn)、表面張力測(cè)試、Zeta電位以及紅外光譜分析，考察油酸鈉(NaOL)、十二烷基琥珀酰胺(HZ)兩種捕收劑及其組合捕收劑對(duì)鋰輝石的浮選性能和作用機(jī)理。結(jié)果表明：?jiǎn)我徊妒談┰谝欢舛认露寄茌^好地浮選鋰輝石，其中HZ的捕收性能強(qiáng)于NaOL，組合捕收劑浮選效果明顯優(yōu)于任意單一捕收劑。在藥劑用量為200 mg/L、pH=9.0左右、組合捕收劑的混合摩爾比(NaOL):(HZ)為5:1的條件下，浮選效果最好，浮選回收率達(dá)88.48%。紅外光譜分析表明NaOL在鋰輝石表面以化學(xué)吸附為主，HZ則以物理吸附為主，兩種捕收劑組合使用后的正協(xié)同作用是由于鋰輝石礦物表面的不均勻性和表面的活性質(zhì)點(diǎn)的差異使這兩種不同藥劑能選擇性的吸附在礦物表面的不同位置，從而提高藥劑捕收性能。

鋰(Li)元素是位于元素周期表第二周期第一主族的元素，原子序號(hào)3，由瑞典化學(xué)家ARFVEDSON于1817年從透鋰長(zhǎng)石中發(fā)現(xiàn)。鋰在原子能、宇航等工業(yè)有重要的應(yīng)用，被稱為“高能金屬”。鋰在玻璃、陶瓷、醫(yī)療、紡織、催化劑等行業(yè)也有著廣泛的用途。自然界中的鋰資源是極其豐富的，它們以各種化合物的形式存在。目前預(yù)估世界鋰資源儲(chǔ)量達(dá)1.59×107t(以鋰計(jì))，鋰資源比較豐富的國(guó)家有玻利維亞、中國(guó)、智利、阿根廷、美國(guó)、加拿大、澳大利亞等，其中我國(guó)的鋰資源總量居世界第二。我國(guó)鋰礦石資源分布較為集中，其中花崗偉晶巖型鋰礦床主要分布在四川、新疆、江西、湖南等4個(gè)省區(qū)，包括花崗偉晶巖型的稀有金屬礦床(主要為鋰輝石和鋰云母等)和鹽湖鹵水鋰礦床。含鋰礦石主要以氧化物的形式存在，種類達(dá)150多種。具有開(kāi)采利用價(jià)值的主要含鋰礦物有6種，分別是鋰輝石(LiAl(SiO3)2)、透鋰長(zhǎng)石(H4AlLiO10Si4)、鋰云母(KLiAl[Si4O10](F,OH))、磷鋰鋁石(LiAl[PO4](F,OH))、鋰霞石(LiAlSiO6)、鋰冰晶石(Li3Na3Al2F12)。

鋰輝石分選方法主要有物理分選法(手選、重選和磁選法)、浮選、化學(xué)分選。目前工業(yè)上鋰輝石的選別主要依靠浮選法，鋰輝石的浮選一般采用正浮選，包括脫泥?浮選和高堿不脫泥浮選。大多采用“三堿兩皂一油”(三堿：碳酸鈉、氫氧化鈉、硫化鈉；兩皂：氧化石蠟皂、環(huán)烷酸皂；一油：柴油)的藥劑制度。在鋰輝石浮選工藝研究領(lǐng)域，高堿不脫泥法得到廣泛的推廣，使浮選工藝大大簡(jiǎn)化，但高堿不脫泥工藝最重要是藥劑的選擇性，因此關(guān)于新型捕收劑的開(kāi)發(fā)和組合捕收劑的使用研究比較廣泛。王毓華等使用新型捕收劑YOA-15浮選鋰輝石，在酸性條件下對(duì)鋰輝石的浮選性能強(qiáng)，對(duì)被強(qiáng)堿擦洗之后的鋰輝石亦有較強(qiáng)的捕收能力。何建璋在鋰輝石礦石浮選分離中發(fā)現(xiàn)新型捕收劑YZB-17的捕收性強(qiáng)，選擇性好。關(guān)于鋰輝石組合捕收劑的使用也有很多文獻(xiàn)報(bào)道，但主要是討論實(shí)際的浮選應(yīng)用，而對(duì)機(jī)理探討還是比較欠缺。本文作者研究了NaOL和新型捕收劑HZ以及其組合捕收劑對(duì)鋰輝石礦物浮選效果，同時(shí)對(duì)其作用機(jī)理進(jìn)行了研究，對(duì)浮選鋰輝石的高效組合捕收劑開(kāi)發(fā)具有重要的意義。

1實(shí)驗(yàn)

1.1試驗(yàn)礦樣與藥劑

本試驗(yàn)所用的鋰輝石來(lái)自四川某鋰輝石礦，試驗(yàn)礦樣分別經(jīng)過(guò)手選、剛玉破碎機(jī)破碎、清洗、瓷球罐研磨、篩分出0.038~0.074 mm和＜0.038 mm兩個(gè)粒級(jí)的鋰輝石分別作為分析測(cè)試和單礦物浮選試驗(yàn)的樣品，其化學(xué)組成分析(XRF)結(jié)果如表1所列。

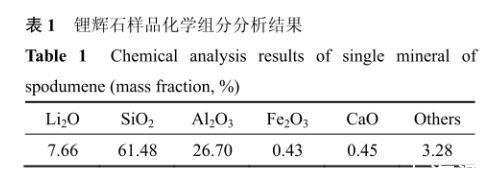

表1鋰輝石樣品化學(xué)組分分析結(jié)果

試驗(yàn)采用油酸鈉(NaOL)、十二烷基琥珀酰胺(HZ)、NaOL與HZ不同摩爾比的組合藥劑作為捕收劑，分析純NaOH和HCl作為pH調(diào)整劑，試驗(yàn)所用水為去離子超純水。

1.2浮選實(shí)驗(yàn)

單礦物浮選試驗(yàn)在XFD掛槽浮選機(jī)上進(jìn)行，主軸轉(zhuǎn)速為1650 r/min。每次稱取2.0 g鋰輝石單礦物放入40 mL浮選槽中，加35 mL蒸餾水，攪拌調(diào)漿3 min，再用HCl或NaOH調(diào)節(jié)pH值至所需條件，調(diào)漿10 min后，加入捕收劑，攪拌3 min，浮選3 min。所得泡沫產(chǎn)品與槽內(nèi)產(chǎn)品分別過(guò)濾、干燥、稱質(zhì)量，計(jì)算礦物回收率。

1.3表面張力測(cè)定

采用全自動(dòng)表/界面張力儀(BZY?2型)測(cè)定不同藥劑在水溶液中的表面張力。將鉑箔薄片懸掛于天平之上，浸入待測(cè)液體中，測(cè)試?yán)ψ兓?。?dāng)鉑片與液面接觸(或脫離接觸)時(shí)，測(cè)得最大拉力。

1.4 Zeta電位測(cè)定

將制得的＜0.038 mm礦樣用瑪瑙研缽進(jìn)一步磨至粒徑＜5μm后進(jìn)行Zeta電位測(cè)試。測(cè)試中每次稱取礦樣0.02 g置于燒杯中，加入超純水40 mL，用HCl或NaOH溶液調(diào)節(jié)pH值，最后加入不同捕收劑，用磁力攪拌器攪拌10 min后，靜置5 min。抽取上層清液置入電泳池，在JS94H型微電泳儀上進(jìn)行電位測(cè)量，每個(gè)條件測(cè)量3次，取其平均值。

1.5紅外光譜分析

礦物與不同藥劑作用前后產(chǎn)物的紅外光譜在IRAffinity 1型傅里葉轉(zhuǎn)換紅外光譜儀上測(cè)定。在浮選槽內(nèi)加入研磨至＜5μm的2 g礦物攪拌，再按照浮選試驗(yàn)順序加入各種藥劑，調(diào)漿完后將礦樣取出，然后真空抽濾，固體產(chǎn)物在室溫下自然風(fēng)干。測(cè)量時(shí)，取1 mg礦物與100 mg光譜純的KBr混合均勻，用瑪瑙研缽研磨。然后加到壓片專用的磨具上加壓、制片，最后進(jìn)行測(cè)試。
