合作客戶/
拜耳公司 |
同濟大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 基于表面張力的水質(zhì)檢測與分析
> DHSO、AGE、TMHC構(gòu)建陽離子有機硅表面活性劑DAT防水鎖性能（二）
> 激光釬涂金剛石的涂層形成與表面張力有何關(guān)系（二）
> JMP軟件定制熟化環(huán)境的濕度對光伏背板耐候?qū)颖砻鎻埩τ绊懀ǘ?/a>
> 【表面張力】會魔法的小釘子
> 三種金屬陽離子對SDS表面活性劑溶液的影響研究
> 配制淡紅色噴印墨水時，如何測量其表面張力
> 表面張力儀的行業(yè)應(yīng)用13條
> 石油磺酸鹽、聚丙烯酰胺濃度對界面張力的影響
> 酚胺樹脂聚醚型破乳劑分子結(jié)構(gòu)、濃度對油-水界面張力的影響——結(jié)果與討論、結(jié)論
推薦新聞Info
-
> 無機鹽濃度對HPAM不同復(fù)配體系降低界面張力能力的影響（二）
> 無機鹽濃度對HPAM不同復(fù)配體系降低界面張力能力的影響（一）
> 烷基二甲苯磺酸鹽表面活性劑界面張力、界面性能測定
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（二）
> 不同溫度對氫氟醚HFE7000、HFE7200表面張力和黏度影響（一）
> R1336mzz(Z))純質(zhì)與POE潤滑油組成的混合物的表面張力測定
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應(yīng)的影響——結(jié)果與分析
> Sb合金元素對鋅液與X80鋼表面張力、潤濕性及界面反應(yīng)的影響——實驗
> 液氫、液氧等低溫推進劑表面張力與內(nèi)角自流現(xiàn)象的關(guān)系
> 高沸點表面活性劑對納米LiBr溶液表面張力沸騰溫度的影響（下）
熱力學(xué)模型計算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力（二）
來源：中國有色金屬學(xué)報 瀏覽 738 次 發(fā)布時間:2024-08-13
2 MgO-B2O3-SiO2-CaO-Al2O3體系熔渣表面張力模型的建立
Butler假設(shè)熔體表面相內(nèi)組分與體相內(nèi)組分在熱力學(xué)上都達到平衡，推導(dǎo)出表面張力與熱力學(xué)性質(zhì)之間的關(guān)系(Butler方程)。本模型基于Butler方程計算熔渣表面張力，熔渣表面相和體相內(nèi)組分通過熔渣結(jié)構(gòu)離子與分子共存理論來確立。本模型主要假設(shè)如下：1)熔渣表面相與體相都遵守熔渣結(jié)構(gòu)離子與分子共存理論，即組元結(jié)構(gòu)都由簡單離子、分子和復(fù)合分子組成，熔渣表面相和體相中簡單離子和分子進行著形成復(fù)合分子的動力學(xué)質(zhì)量平衡反應(yīng)，且表面相和體相中形成復(fù)合分子的反應(yīng)都遵守質(zhì)量作用定律；2)熔渣表面相和體相中各組元的質(zhì)量作用濃度和熔渣表面張力符合Butler方程：
式中：σipure表示純組元和Al2O3)的表面張力；Ai為純組元i的摩爾表面積，其中L為校正因子，熔渣中設(shè)為1.091；N0為阿伏加德羅常數(shù)，Vi為組元i的摩爾體積)；R和T分別表示摩爾氣體常數(shù)和絕對溫度；為組元i在表面相或體相的質(zhì)量作用濃度。
根據(jù)共存理論以及上述確定的MgO-B2O3-SiO2-CaO-Al2O3富硼渣體系熔渣中存在的結(jié)構(gòu)單元，定義熔渣中成分分別為。結(jié)構(gòu)組元作用濃度符號表示為：
所有組元總平衡摩爾數(shù)表示為∑ni。各組元作用濃度表達式為：
在1773～1873 K溫度范圍內(nèi)，熔渣中各組分之間形成復(fù)雜分子的反應(yīng)式及其達到平衡時的標(biāo)準(zhǔn)Gibbs自由能(以純物質(zhì)為標(biāo)準(zhǔn)態(tài))和質(zhì)量作用濃度的表達式如表1所列，其中所有反應(yīng)的平衡常數(shù)可通過的關(guān)系式進行計算。
MgO-B2O3-SiO2-CaO-Al2O3渣系中質(zhì)量平衡公式如下：
因此，由表1和式(2)～(7)建立計算MgO-B2O3-SiO2-CaO-Al2O3渣系中結(jié)構(gòu)組元和離子對作用濃度Ni的控制方程，其中N6～N31由N1～N5表示出來。在一定溫度下，熔渣成分代入該方程組，采用迭代法計算出所有結(jié)構(gòu)組元和離子對的作用濃度。
表1 MgO-B2O3-SiO2-CaO-Al2O3渣系中復(fù)雜分子的化學(xué)反應(yīng)及標(biāo)準(zhǔn)Gibbs自由能和作用濃度的表達式

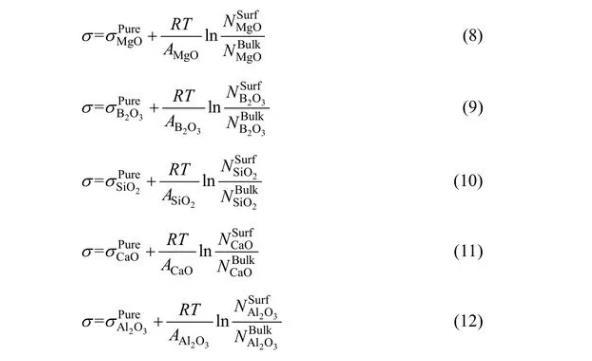

對于MgO-B2O3-SiO2-CaO-Al2O3體系，依據(jù)Bulter方程，其表面張力可以分別表示為
依據(jù)上述描述，建立模型可計算熔渣表面張力，其中，NiBulk可以通過熔渣成分的摩爾分?jǐn)?shù)和基于熔渣結(jié)構(gòu)離子與分子共存理論的形成復(fù)合分子的化學(xué)平衡計算得出。然后進一步基于共存理論和Butler方程，通過已知量NiSurf、σiPure和Ai，利用方程(8)～(12)可計算出σ和NiSurf值。MgO-B2O3-SiO2-CaO-Al2O3渣系中σiPure和Ai數(shù)據(jù)可見表2和3。
3計算結(jié)果及討論
3.1表面張力的計算值與實測值對比
為了驗證本模型計算結(jié)果的準(zhǔn)確性，需將計算結(jié)果與文獻實驗數(shù)據(jù)進行對比。富硼渣相關(guān)體系中，已有B2O3-CaO體系、B2O3-SiO2-CaO體系、B2O3-CaOAl2O3體系、B2O3-SiO2-CaO-Al2O3體系和MgOB2O3-SiO2-CaO-Al2O3體系的表面張力實驗數(shù)據(jù)的報道，相關(guān)體系的組分范圍及溫度范圍如表4所列。本研究中計算了上述體系的表面張力計算值，并與文獻實驗數(shù)據(jù)進行了對比，對比結(jié)果如圖1和表4所示。5個體系文獻實驗結(jié)果與計算結(jié)果總平均相當(dāng)誤差為9.03%。大多數(shù)熔渣的表面張力實驗誤差一般為±5%～10%，由此可知，本模型計算的熔渣表面張力值與實驗值吻合較好。比較結(jié)果顯示，B2O3-SiO2-CaO體系和B2O3-CaO-Al2O3體系偏差較大，這一方面可能與表面張力高溫測量難度和精度導(dǎo)致的誤差有關(guān)，另一方面本模型未考慮熔渣中部分組元會存在飽和現(xiàn)象。由于氧化物純物質(zhì)的熔點偏高，計算溫度下采用的氧化物純組分表面張力數(shù)據(jù)由已有純物質(zhì)的實驗數(shù)據(jù)進行合理的外推得到，這些也可能對模型計算結(jié)果帶來一定的誤差。

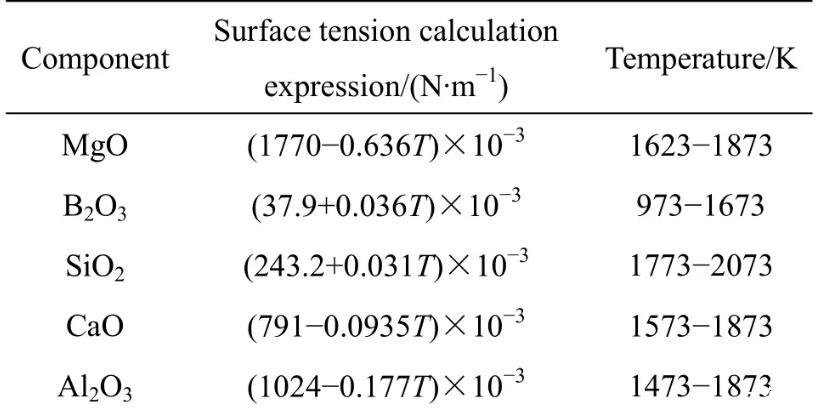

表2純組元表面張力與溫度的關(guān)系
表3純組元摩爾體積與溫度的關(guān)系
圖1 MgO-B2O3-SiO2-CaO-Al2O3體系相關(guān)渣系表面張力計算值與文獻實驗數(shù)據(jù)的比較

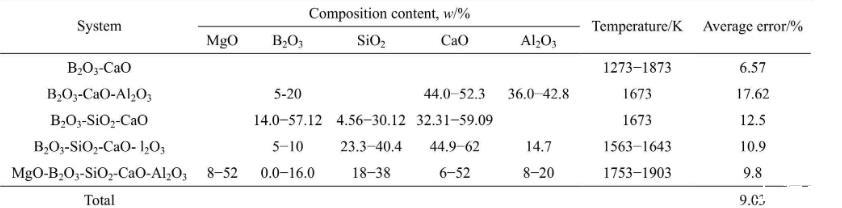

表4富硼渣相關(guān)實驗渣系組分、溫度及相對平均誤差
熱力學(xué)模型計算MgO-B2O3-SiO2-CaOAl2O3富硼渣表面張力（一）
